標識系統深化設計制圖須以結構合理、安全穩定為基本原則，所有細節部分與施工方案將嚴格按照比例關系出現在施工計劃書中，它是施工單位在現場工作時的參照。同時，對技術的可行性以及費用和成本問題進行核實，必須根據設計的內容以及實際情況來滿足各種使用要求。甲乙雙方在有效地溝通之后，明確標識的材料、工藝、照明等，細化方案設計與布點規劃。

　　標識系統深化設計必須對應每個空間的情況：包括功能，以及連接的通道、樓梯、電梯和柱子等，形成完整的數量、類型、構圖等因素，使得項目能在預算內實施。

　　標識系統深化設計施工圖分為五個步驟：效果視圖、尺寸視圖、局部視圖、爆炸視圖、安裝視圖，最后根據規劃布點進行標識數量及版面信息的排列。

　　一、標識版面信息深化設計制圖

　　標識版面信息是在甲乙雙方以及現場實際情況確認后，依據本項目標識系統所設計的字體、色彩、圖形符號等標準進行標識版面信息的統一排版。字體、色彩、圖形符號等是品牌標識的獨有元素，有助于受眾識別品牌，在標識版面信息應用中需確保一致的風格。

　　標識版面信息的深化設計應注意以下幾個問題：

　　1.信息的字體與色彩

　　在字體的選擇上，根據版面信息所要傳達的受眾、項目類型和周圍的環境來決定文字的字體(考慮到遠距離識別的特性，選擇易于識別且不易產生視覺模糊的字體)。在色彩選擇上，為了避免識別時產生文字模糊不清的現象，盡量使用可以清晰識別文字輪廓的色彩。

　　2.圖形符號

　　為了保證圖形符號使用的統一性，建議使用國家標準GB/T 10001.1-2012。如果出現國標中沒有的內容，可依據相關準則設計新的圖形符號。

　　3.文字大小

　　信息文字的大小，可參照標識設計基準，采用大于基準0.5倍的文字大小，提高信息識別性。

　　4.空間尺度

　　標識的尺度是某種比例關系給人的視覺感受，它與實際尺寸之間既有區別又有聯系。

　　5.網格排版

　　標識版面的深化設計需要消化大量信息，可根據版式設定的網格進行排版。文字信息與圖形符號安排在一個“自由式”網格中，不受固定格式的限制，還可以根據不同的建筑空間進行自由排版。

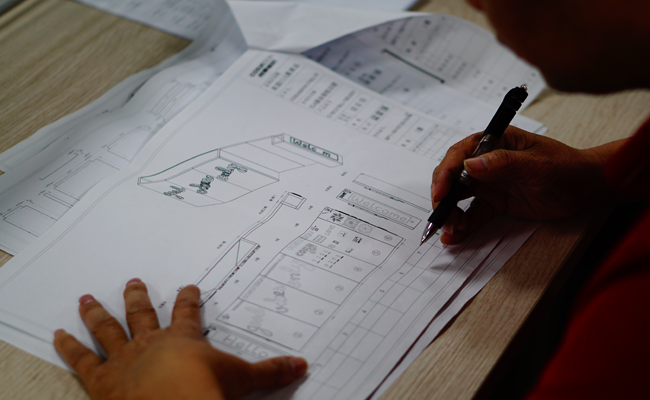

　　二、標識制造加工結構設計制圖

　　標識制造加工結構圖應該嚴格接照比例關系繪制，在效果圖中添加景物(如行人、樹木、湖、汽車等)作為參照物，讓施工單位更直觀地判斷出實物的比例大小。圖紙采用幾何學的平行透視法繪制，可以精確、生動地表達物體的造型。

　　圖紙的表現視圖刪主要有正視圖、側視圖、后視圖、剖視圖、標識結構爆炸視圖，可根據標識種類需求進行深入解析。同時，在各視圖上必須有相對應的注釋，如尺寸、色彩值、材料等。

　　三、標識安裝結構設計制圖

　　標識安裝結構設計必須在結構合理、安全穩定的原則上考慮標識安裝的耐用性以及后期的維護問題。圖紙主要用剖視圖來表現，其中包含正視剖視圖和側視剖視圖，各視圖必須有相對應的注釋如尺寸、色彩值、材料等，同時需要把涉及到的安裝部件繪制出來。

　　標識安裝結構的設計根據標識系統的設計理念和實際的環境空間來確定，標識的安裝方式主要分為以下幾種：

　　1.填埋式安裝：標識依據規劃設置的點位進行地面固定安裝，在環境空間(土壤或混凝土地面)滿足安裝結構的前提下進行標識安裝的基礎預埋。

　　2.吊頂式安裝;標識依據規劃設置的點位進行天花懸掛安裝，用吊線、圓管、螺絲桿等材料將其連接固定。

　　3.貼墻式安裝：標識依據規劃設置的點位通過粘貼劑或者緊固件安裝于墻面上。

　　4.落地式安裝：依據規劃將標識放置于相應點位。

　　5.嵌地式安裝：標識依據規劃設置的點位嵌入地面一定的深度或?qū)⑵涮钊氲孛婵臻g內。

　　在導向標識系統設計中，不同類型的標識要結合具體的空間環境進行安裝結構的設計，采用不同的安裝方式，以滿足項目對標識系統的需求。
